Projeto de Monitoramento Meteorológico - Agrocity

Introdução

O seguinte projeto tem como objetivo criar um sistema de acompanhamento meteorológico com comunicação direta a satélites existentes com essa finalidade e APIs de fontes confiáveis. Seu objetivo principal é permitir a independência do Agrocity quanto ao monitoramento climático.

Confira abaixo nosso mapa interativo em tempo real com dados meteorológicos de todos os municípios do Rio Grande do Sul! 🌦️

Objetivo

Criar plataforma centralizada de dados meteorológicos, sendo capaz de receber dados oriundos de APIs e satélites de monitoramento. Sendo a entrega proposta uma plataforma web com recepção de dados via satélite por meio de antena APT e comunicação com outras plataformas via internet. Espera-se que a plataforma permita visualização histórica dos dados por região e independência nas análises.

Colaboração no Projeto

Esforços Necessários

• ✅ Levantamento de requisitos;
• ✅ Prototipação do sistema;
• ✅ Modelagem do banco de dados utilizando LucidChart;
• ✅ Criação de ambiente colaborativo de desenvolvimento no GitHub;
• ✅ Configuração de ambiente de desenvolvimento (XAMPP, VS Code);
• ✅ Criação de server-side e backoffice com o framework CakePHP;
• 🟡 Desenvolvimento de integração com API de dados meteorológicos (CPTEC) - 70% concluído;
• ❌ Desenvolvimento de integração do sistema com a Raspberry Pi;
• 🟡 Desenvolvimento de interfaces para visualização dos dados (recomenda-se o uso de JavaScript com comunicação via AJAX) - 30% concluído;
• ❌ Aquisição de materiais necessários;
• ❌ Desenvolvimento de antena de acordo com o manual (Tutorial);
• ❌ Configuração da Raspberry Pi de acordo com o manual;
• ❌ Posicionamento da antena;
• ❌ Testes de verificação de integridade.

Materiais Necessários

• Trena;
• Paquímetro;
• Raspberry Pi 4 ou superior;
• Furadeira;
• Brocas de 8 mm e XX mm;
• Receptor USB SDR (Modelo);
• Gabinete Raspberry Pi;
• 5 metros de tubo de cobre 8mm (Modelo);
• Adaptador rabo de porco MCX para BNC (Modelo);
• Cabo coaxial BNC macho para BNC fêmea (Modelo);
• Tubo de resíduo de plástico branco 40mm, 1,5 metros de comprimento (Modelo);
• Lixa;
• Estanho;
• Parafusos auto-roscantes de 4 x 2 mm por 8 mm;
• Computador para uso;
• Impressora 3D para criação de peças componentes da antena;
• Rede de internet;
• Serra de cortar cano;
• Cola para plástico e madeira;
• Chave Phillips de tamanho médio;
• Lápis.

Ferramentas de Software Utilizadas

• XAMPP V5.2 (PHP VXX, MySQL VXX);
• Composer VXX;
• LucidChart;
• GitHub;
• Visual Studio Code;
• CakePHP Framework.

Cronograma Previsto

Stakeholders

Requisitos do Sistema

• Receber dados via satélite;
• Integrar com API de dados meteorológicos;
• Integrar com sistema de mapas;
• Permitir acesso não autenticado aos dashboards;
• Armazenar dados históricos;
• Saídas dos dados com dashboards e mapas de calor.

Coleta Visual de Requisitos

Status Atual do Projeto 📊

Histórias de Usuário

Cadastro e Integração de APIs

Título: Integração de APIs Meteorológicas

Descrição: O sistema deve ser capaz de integrar e realizar requisições a APIs confiáveis de dados meteorológicos, como o CPTEC.

Critérios de Aceitação: As requisições são realizadas com sucesso, e os dados meteorológicos são armazenados na plataforma.

Desenvolvimento de Antena

Título: Montagem e Configuração de Antena

Descrição: O sistema deve permitir a configuração de uma antena meteorológica baseada em Raspberry Pi, que se comunica com satélites para receber dados meteorológicos.

Critérios de Aceitação: A antena deve estar corretamente posicionada, capturando dados e enviando-os para o sistema.

Visualização de Dados Meteorológicos

Título: Exibição de Dados Meteorológicos

Descrição: O usuário pode visualizar dados climáticos em tempo real e históricos por região, exibidos através de gráficos e mapas interativos.

Critérios de Aceitação: Os dados são exibidos de forma clara e filtrável, permitindo análises por data e região.

Criação de Ambiente Colaborativo

Título: Criação de Ambiente Colaborativo de Desenvolvimento

Descrição: Criação e configuração de um ambiente colaborativo utilizando GitHub para gerenciar o código e progresso do projeto.

Critérios de Aceitação: O ambiente está funcionando corretamente se todos os desenvolvedores têm acesso ao repositório.

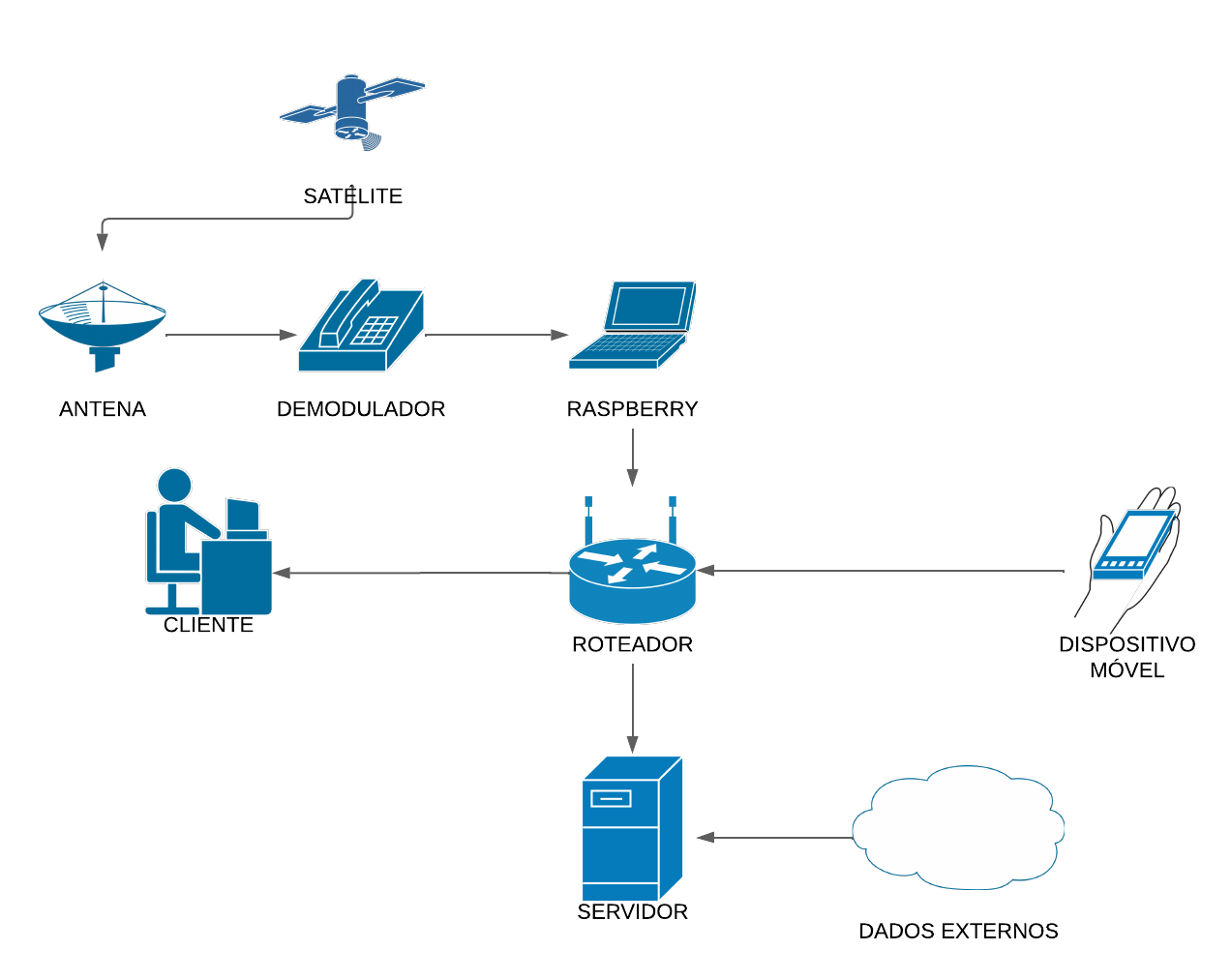

Esquema de Infraestrutura feito por gabriela

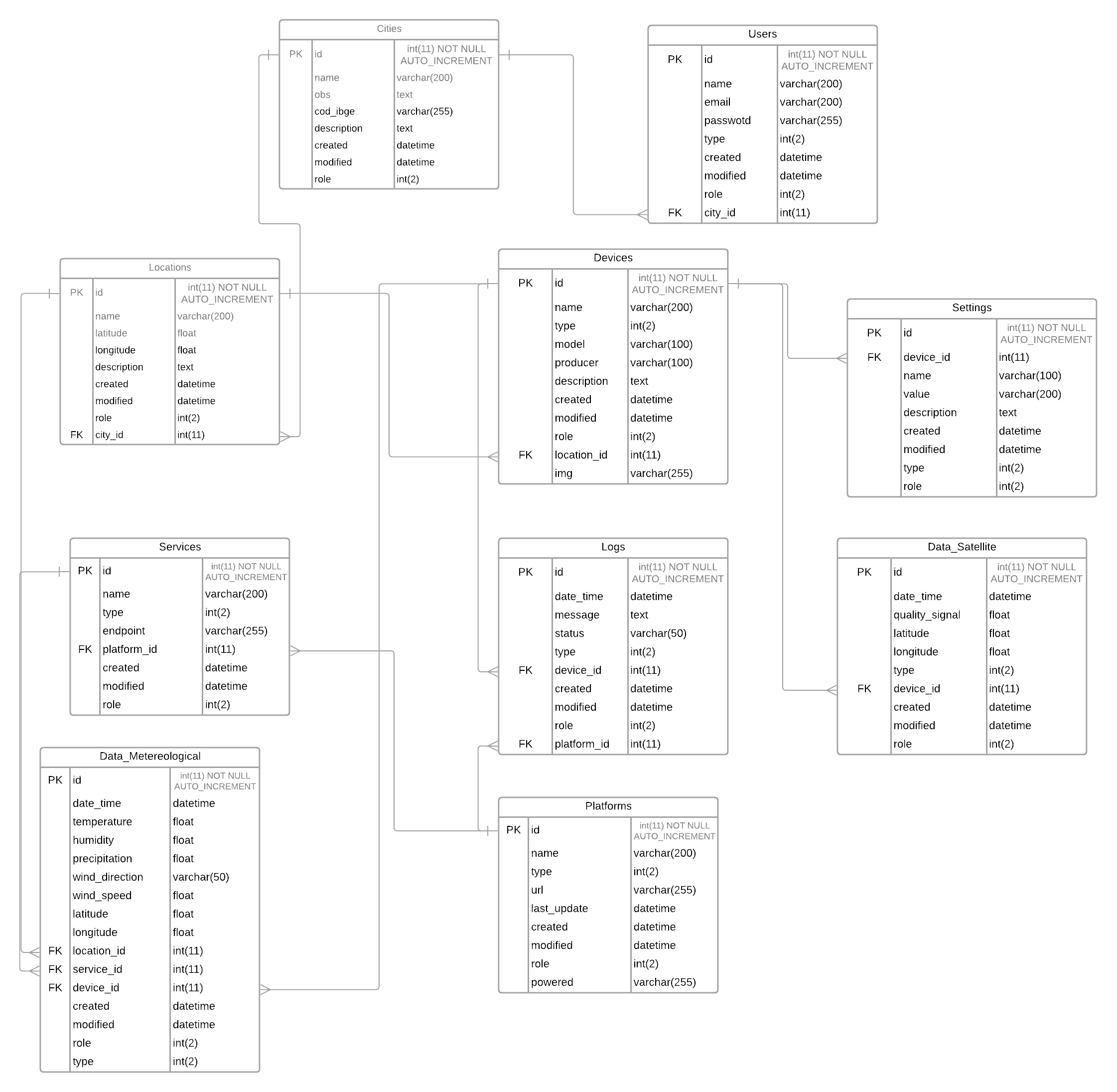

Modelo ER do Sistema MoniMete

Comandos MySQL

CREATE TABLE `platforms` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(200),
  `type` int(2),
  `url` varchar(255),
  `last_update` datetime,
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  `powered` varchar(255),
  PRIMARY KEY (`id`)
);

CREATE TABLE `cities` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(200),
  `obs` text,
  `cod_ibge` varchar(255),
  `description` text,
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  PRIMARY KEY (`id`)
);

CREATE TABLE `locations` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(200),
  `latitude` float,
  `longitude` float,
  `description` text,
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  `city_id` int(11),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`city_id`) REFERENCES `cities`(`id`)
);

CREATE TABLE `devices` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(200),
  `type` int(2),
  `model` varchar(100),
  `producer` varchar(100),
  `description` text,
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  `location_id` int(11),
  `img` varchar(255),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`location_id`) REFERENCES `locations`(`id`)
);

CREATE TABLE `settings` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `device_id` int(11),
  `name` varchar(100),
  `value` varchar(200),
  `description` text,
  `created` datetime,
  `modified` datetime,
  `type` int(2),
  `role` int(2),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`device_id`) REFERENCES `devices`(`id`)
);

CREATE TABLE `users` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(200),
  `email` varchar(200),
  `password` varchar(255),
  `type` int(2),
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  `city_id` int(11),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`city_id`) REFERENCES `cities`(`id`)
);

CREATE TABLE `logs` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `date_time` datetime,
  `message` text,
  `status` varchar(50),
  `type` int(2),
  `device_id` int(11),
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  `platform_id` int(11),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`device_id`) REFERENCES `devices`(`id`),
  FOREIGN KEY (`platform_id`) REFERENCES `platforms`(`id`)
);

CREATE TABLE `services` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(200),
  `type` int(2),
  `endpoint` varchar(255),
  `platform_id` int(11),
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`platform_id`) REFERENCES `platforms`(`id`)
);

CREATE TABLE `data_metereological` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `date_time` datetime,
  `temperature` float,
  `humidity` float,
  `precipitation` float,
  `wind_direction` varchar(50),
  `wind_speed` float,
  `latitude` float,
  `longitude` float,
  `location_id` int(11),
  `service_id` int(11),
  `device_id` int(11),
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  `type` int(2),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`service_id`) REFERENCES `services`(`id`),
  FOREIGN KEY (`device_id`) REFERENCES `devices`(`id`),
  FOREIGN KEY (`location_id`) REFERENCES `locations`(`id`)
);

CREATE TABLE `data_satellite` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `date_time` datetime,
  `quality_signal` float,
  `latitude` float,
  `longitude` float,
  `type` int(2),
  `device_id` int(11),
  `created` datetime,
  `modified` datetime,
  `role` int(2),
  PRIMARY KEY (`id`),
  FOREIGN KEY (`device_id`) REFERENCES `devices`(`id`)
);
